​世纪新天关于CMTI测试实验室的研究报告

世纪新天关于CMTI测试实验室的研究报告

引言：

随着电子技术的飞速发展，隔离电路在各类电子设备中的应用日益广泛。隔离电路不仅能够有效防止电路间的相互干扰，还能提高系统的安全性和可靠性。然而，在实际应用中，隔离电路常常面临来自外界的高速瞬变共模电压的干扰，这对隔离电路的共模瞬态抗扰度（CMTI）提出了更高的要求。作为高压脉冲电源制造领域的领军企业，世纪新天致力于CMTI测试的研究，以提升隔离电路的性能和可靠性。

CMTI概述：

CMTI，即共模瞬态抗扰度，是衡量隔离电路在高速瞬变共模电压干扰下保持稳定性的重要指标。它反映了隔离电路对高速瞬变信号穿过隔离层而破坏输出状态的抑制力。CMTI通常以kV/µs或V/ns表示，表示隔离电路在指定高压下能承受的从零到达指定高压的最快dv/dt速率。更高的CMTI指标意味着隔离电路在更高的压摆率脉冲电压干扰下仍能保持输出稳定‌。

CMTI测试的重要性：

随着新一代宽禁带半导体器件（如SiC和GaN）的普及，设备和应用需要更高的开关频率，导通/关断瞬变期间会出现更高瞬变电压的边沿速率。这使得CMTI测试在隔离电路，特别是在具备隔离功能的芯片指标测试中变得尤为重要。低CMTI隔离器在高dVcm/dt环境中容易出现信号完整性问题，如脉冲抖动、失真、运行不稳定或脉冲信息丢失等，这可能对数据完整性产生重大影响，甚至导致危险的短路事件‌。

CMTI测试的标准与方法：

CMTI测试基于IEC 60747-17:2020标准，主要分为静态测试和动态测试两种。静态测试是将输入引脚连接到逻辑高电平或低电平，然后模拟施加共模瞬变CMT，理论上在CMTI规格以内的冲击都无法改变输出状态。动态测试则是在实际工作条件下，模拟施加共模瞬态干扰，观察输出是否保持正常。如果CMTI能力不够强，可能会出现漏脉冲、过度传播延迟、高或低误差或输出锁存等错误‌。

世纪新天在CMTI测试中的研究与实践：

测试设备与技术：

世纪新天在CMTI测试中采用先进的高压脉冲斜坡发生器作为核心设备。该设备能够模拟共模瞬变干扰，控制高压脉冲的上升或下降速率，向被测器件施加共模瞬态干扰信号，从而准确评估被测器件的CMTI性能。此外，公司还配备有瞬变高压发生器，能够提供瞬变高压，满足测试对高压瞬变的要求，检测系统在高压下对共模瞬态干扰的抵抗能力‌。

测试步骤与注意事项：

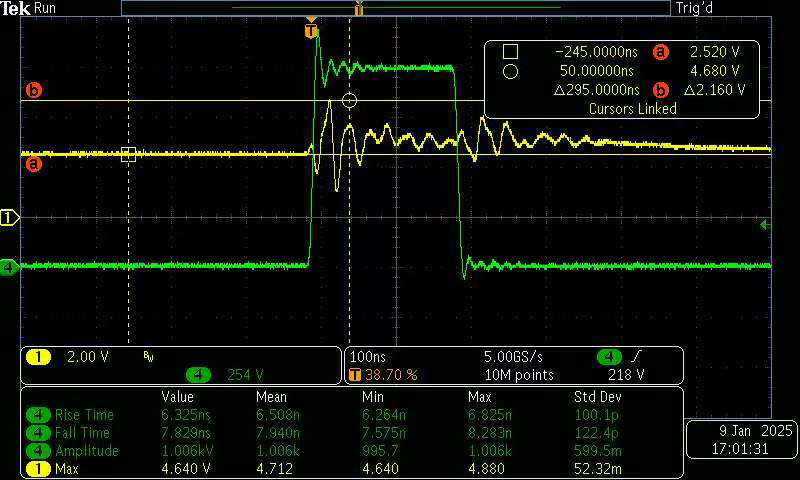

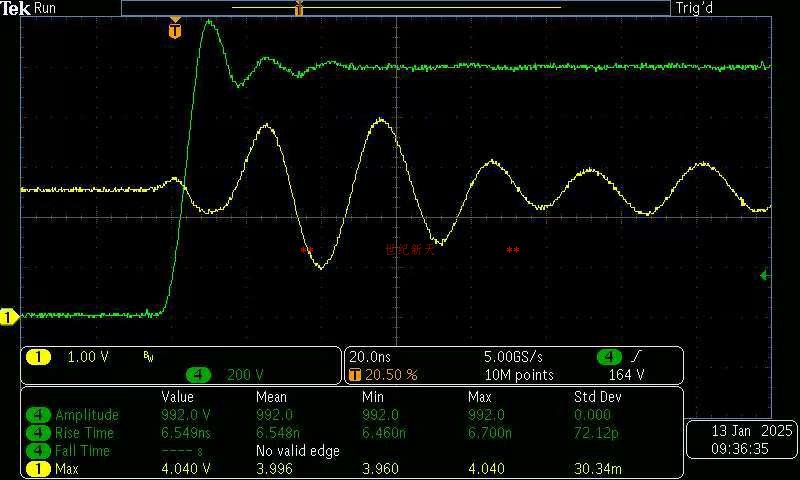

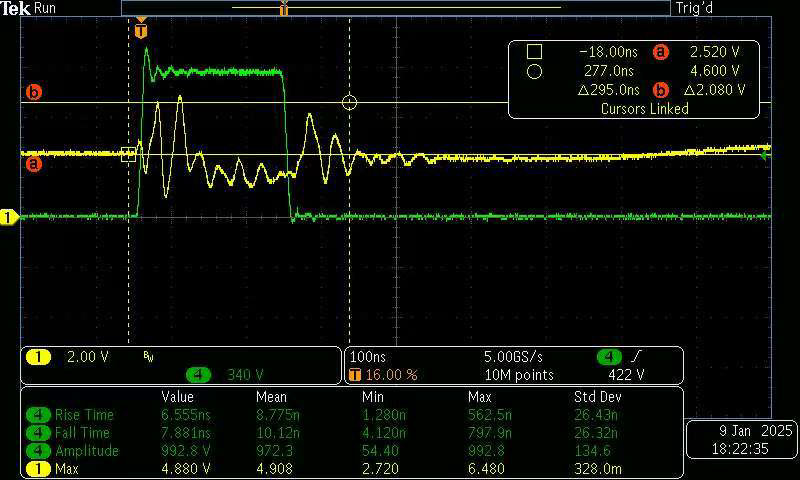

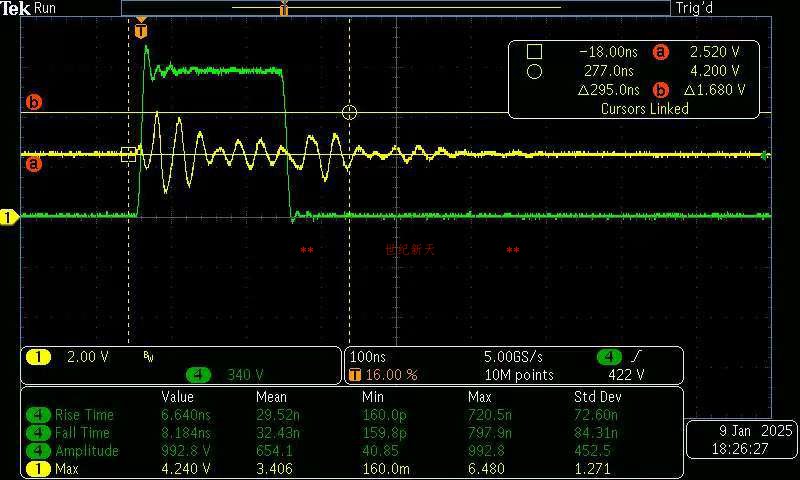

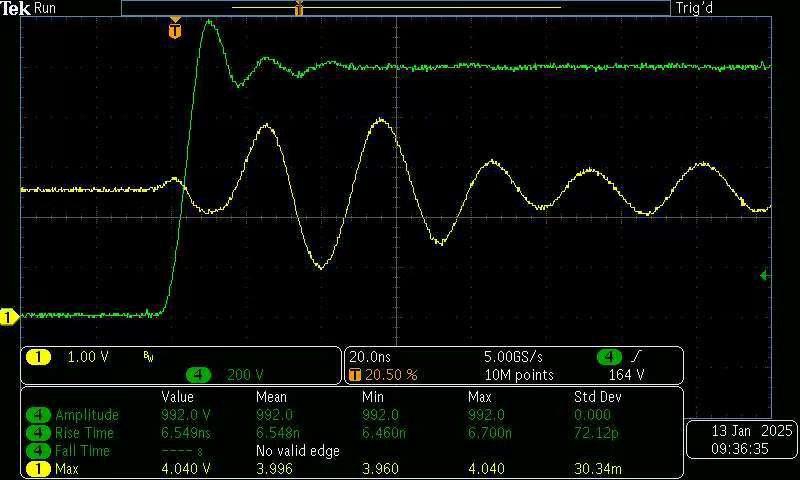

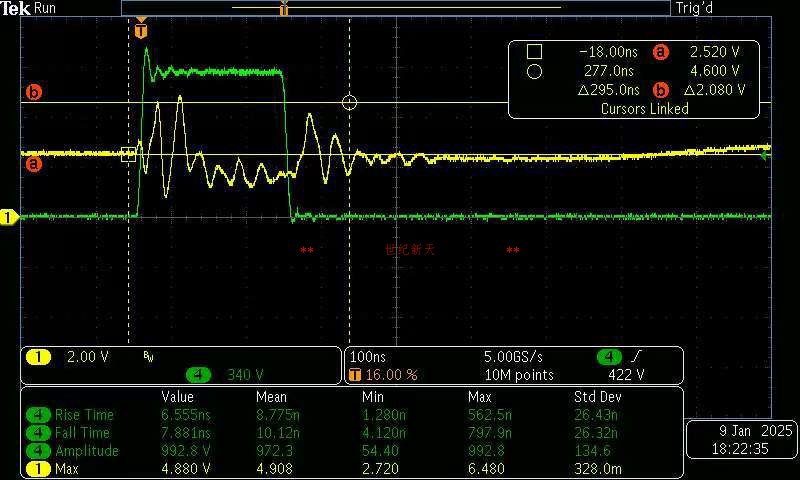

世纪新天在CMTI测试中严格按照标准步骤进行，确保测试结果的准确性和可靠性。在静态测试中，首先将被测器件的输入引脚连接到逻辑高电平或低电平，然后用高压脉冲斜坡发生器模拟施加共模瞬变干扰，最后观察被测器件的输出状态是否改变。在动态测试中，首先搭建实际工作条件的测试环境，使被测器件处于正常工作状态，然后用测试设备模拟施加共模瞬态干扰，观察输出是否保持正常。在测试过程中，世纪新天还注重测试设备的精准性、被测器件的相关参数和技术规格的了解以及测试环境与实际工作环境的接近程度‌。

测试成果与应用：

通过深入的CMTI测试研究，世纪新天不仅提升了自身在隔离电路设计和制造方面的技术水平，还为客户提供了更加可靠和高效的隔离电路解决方案。公司的高压脉冲电源产品在经过严格的CMTI测试后，广泛应用于科研实验、医疗设备、静电纺丝、静电喷涂等领域，以其高性能、高稳定性和高可靠性赢得了市场的广泛认可‌。

结论：

CMTI测试是衡量隔离电路在高速瞬变共模电压干扰下稳定性的重要手段。世纪新天通过深入研究和实践，掌握了先进的CMTI测试技术和方法，为提升隔离电路的性能和可靠性做出了重要贡献。未来，公司将继续加大在CMTI测试领域的投入，推动隔离电路技术的不断进步和发展。更多的CMTI测试设备技术资料与测试实验室报告请直接联系世纪新天工程师获得帮助！
