世纪新天详解CMTI共模瞬态抗扰度测试的行业标准及专业测试方法，为用户提供全面的测试解决方案。
CMTI（Common Mode Transient Immunity）共模瞬态抗扰度是衡量隔离产品（如iCoupler数字隔离器和光耦合器）在共模瞬变干扰下的稳定性和可靠性的重要指标。以下是关于CMTI测试的标准和规范的详细信息。
测试标准
CMTI的测试基于IEC60747-17:2020标准，分为静态测试和动态测试1：
静态测试：静态测试是指把输入引脚连逻辑高电平或者低电平，然后施加共模瞬变CMT，理论上在CMTI以内的冲击都无法改变输出状态。
动态测试：在动态共模瞬变CMT的冲击下，输出也应当保持正常。如果CMTI的能力不够强，会出现类似missing pulse（漏脉冲）、excessive propagation delay（过度传播延迟）、high or low error（高或低误差）或者output latch（输出锁存）的错误。
测试设备和工具
进行CMTI测试所需的设备和工具包括1：

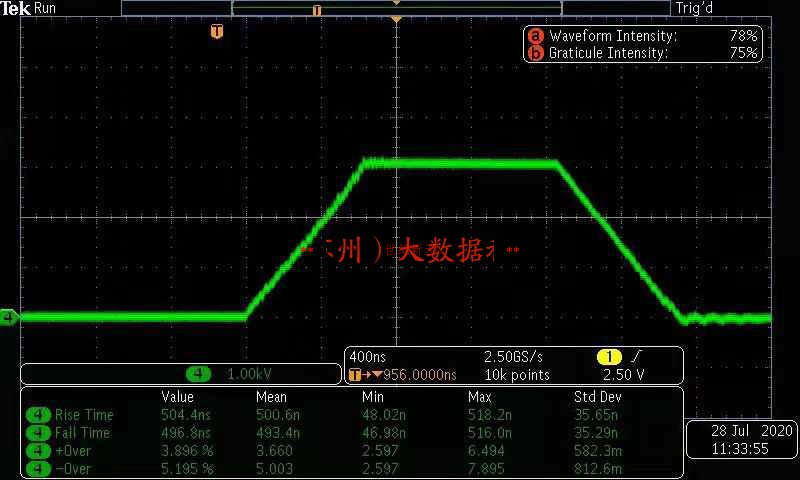

高压脉冲斜坡发生器：这是进行CMTI测试的关键设备，它可以模拟共模瞬变干扰，还可以通过控制高压脉冲的上升/下降速率，来对被测器件施加共模瞬态干扰信号，从而检测其CMTI性能。
瞬变高压发生器：可提供瞬变高压，满足测试中对于高压瞬变的要求，以测试系统在高压下对共模瞬态干扰的抵抗能力。
世纪新天CMTI测试斜坡发生器，适用于产生光耦合器和其他半导体器件测试所需的高速高压波形，可以提供多档幅值和转换时间，用于测试光耦合器等半导体器件。
测试步骤和注意事项
CMTI测试的基本步骤和注意事项包括1：
静态测试步骤：将被测器件的输入引脚连接到逻辑高电平或低电平，利用高压脉冲斜坡发生器或其他合适的测试设备模拟施加共模瞬变干扰，观察被测器件的输出状态是否改变，若在理论CMTI以内的冲击下输出状态不变，则器件静态CMTI性能合格。
动态测试步骤：在实际工作条件下搭建测试环境，让被测器件处于正常工作状态，使用测试设备对被测器件施加共模瞬态干扰，这些干扰要尽可能模拟实际应用中可能遇到的共模瞬变情况。
注意事项：在测试过程中，要确保测试设备能够准确模拟共模瞬态干扰的各种条件，包括高压幅值、上升/下降速率等，以保证测试结果的准确性。不同类型的隔离器件可能会有不同的CMTI测试要求和特性，在测试前需要充分了解被测器件的相关参数和技术规格。在进行动态测试时，要注意测试环境的设置应尽可能接近实际工作环境……
更多测试方案及测试手册与设备报价请直接联系世纪新天（苏州）大数据科技有限公司工程师获取帮助。
