在保证快速上升沿和高重复频率的特性外,设计具有灵活的波形输出,包括可以实现:正向方波、单负极性方波、正负对称方波、正负不对称方波;其正负脉冲间隔可灵活调节。
输出电压:0 ~ +/- 5 KV 连续可调,双极性

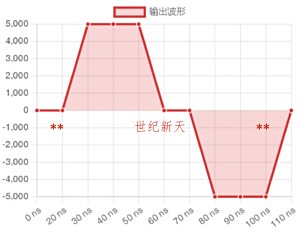

输出波形:单极性方波、双极性对称方波、双极性不对称方波、以及三角波
上升沿/下降沿:50 ~ 150 ns 可调,步长不大于10 ns
输出频率:单次 ~ 5 KHz (Option: 20 ~ 100 KHz 可定制)
平顶宽度:0 ~ 1 ms
占空比:<= 75% ,步进 10 ns
过冲:<= 5 %
控制方式:线控、实体键盘、程控、外部触发
供电:220V@50 Hz

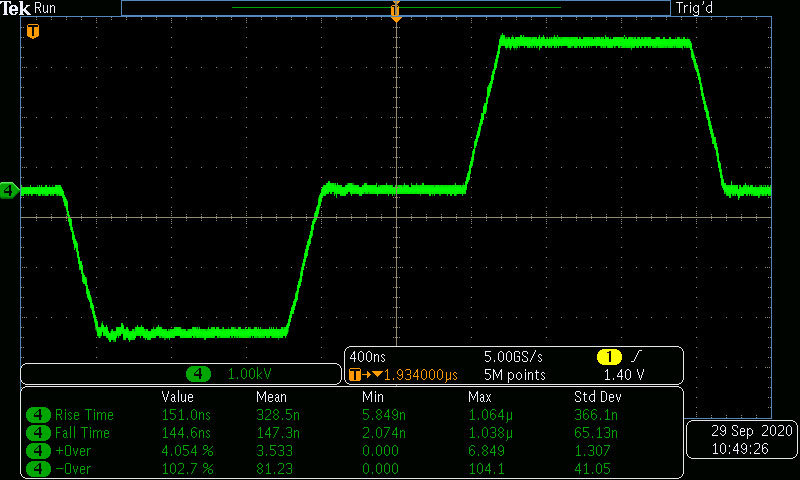

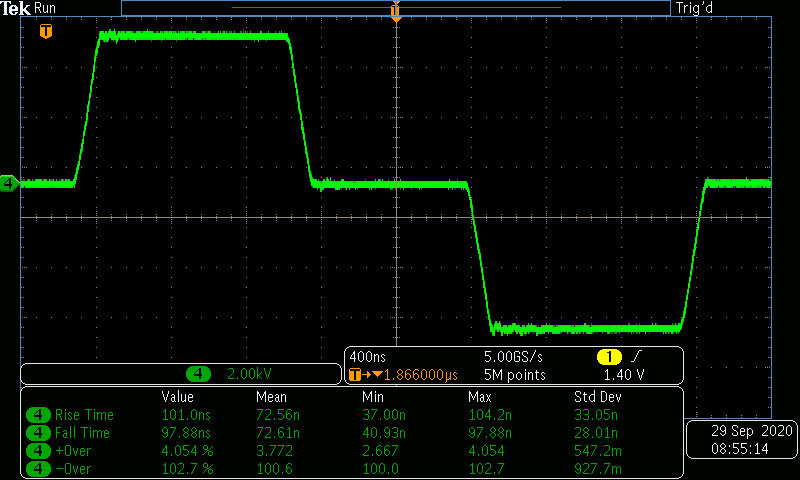

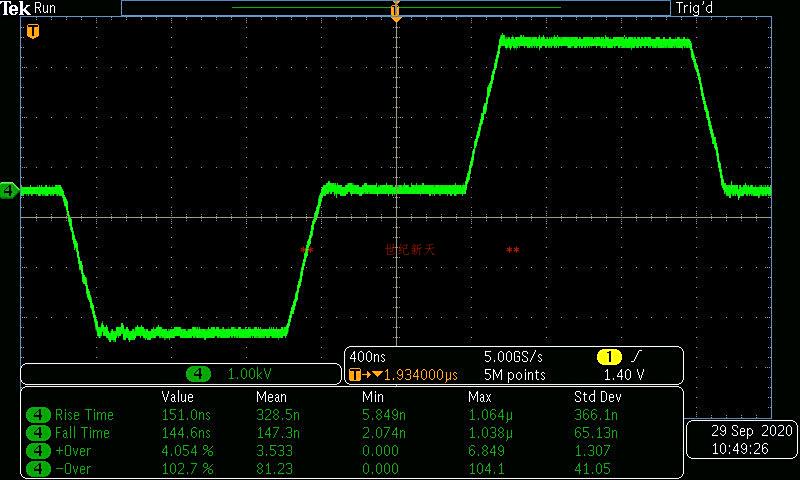

实测波形
