科研级10KV 双极性方波纳米刀脉冲电源

主要参数

脉冲形式：正向单脉冲、负向单脉冲、双向对称单脉冲、双向不对称单脉冲、正向多脉冲、负向多脉冲、双向对称多脉冲、双向不对称多脉冲；

 可用负载：100 Ω – 300 Ω，（Option 50 Ω – 300 Ω）

 脉冲幅度：± 10 kV (Peak)；误差±10%（额定负载 100Ω）；

 脉冲宽度: 100 ns ~ 1 us;

重复频率：单次 ~ 300 Hz；

上升/下降沿时间：<100 ns （峰值50 A情况下，上升沿< 50 ns）

脉冲幅度衰减：100Ω 负载、10 kV 幅度、10 us 脉宽、单脉冲，脉冲后沿幅度相比前沿幅度衰减<10%（100Ω 负载、10 kV 幅度、10 us 脉宽，300 Hz，后一脉冲相比前一脉冲幅度衰减<5%）；

脉冲发放方式：手动启停、手动启停外部触发；外部触发

延迟时间：0~200ms；误差±1ms

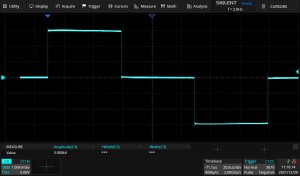

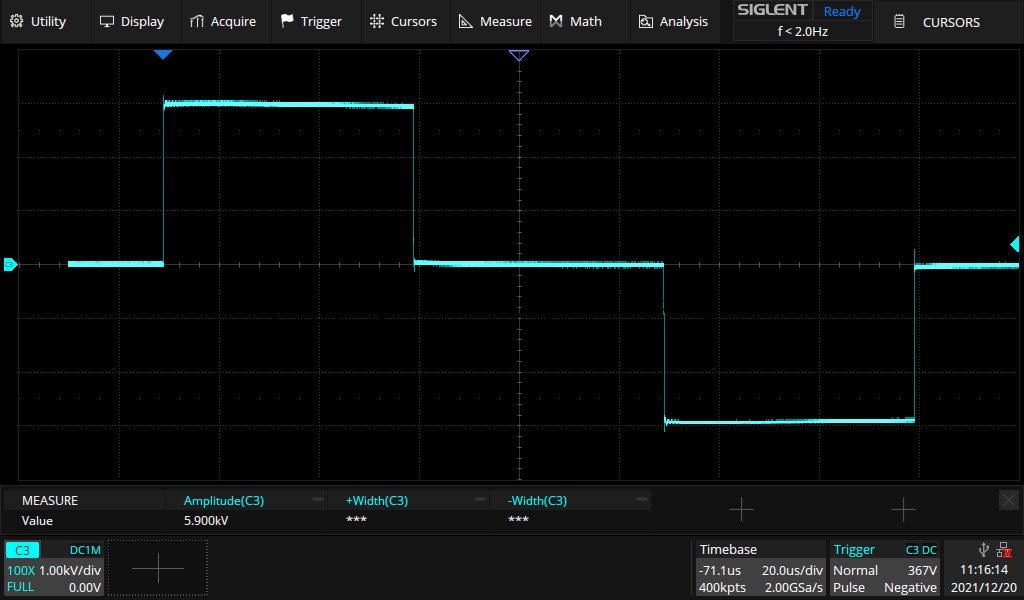

实测波形
